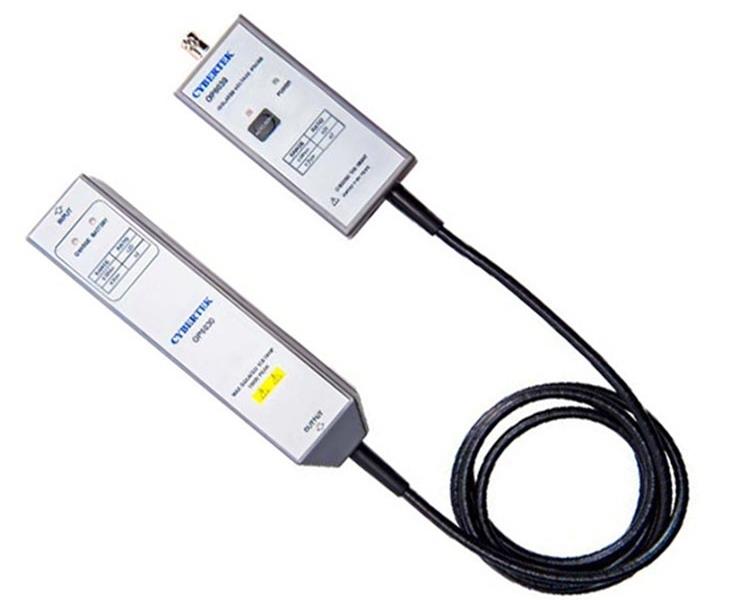

OP6030 是一款超高共模抑制比的隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快， 導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。 OP6030 釆用了專利的射頻隔離技術，從而在整個工作帶寬（50MHz）內具有超高的共模抑制比，可以幫 助我們的客戶用很低的成本完成這類挑戰性的測量。

產品特點

雙量程設計,可測量的差分電壓為 30V/3V；

帶寬高達 50MHz；

輸入輸出完全隔離，隔離電壓 1500V；

輸入端具有較高的輸入阻抗和較低的輸入電容；

自動調零功能設計；

輸出端是標準的 BNC 輸出接口，可配合任何廠家示波器。

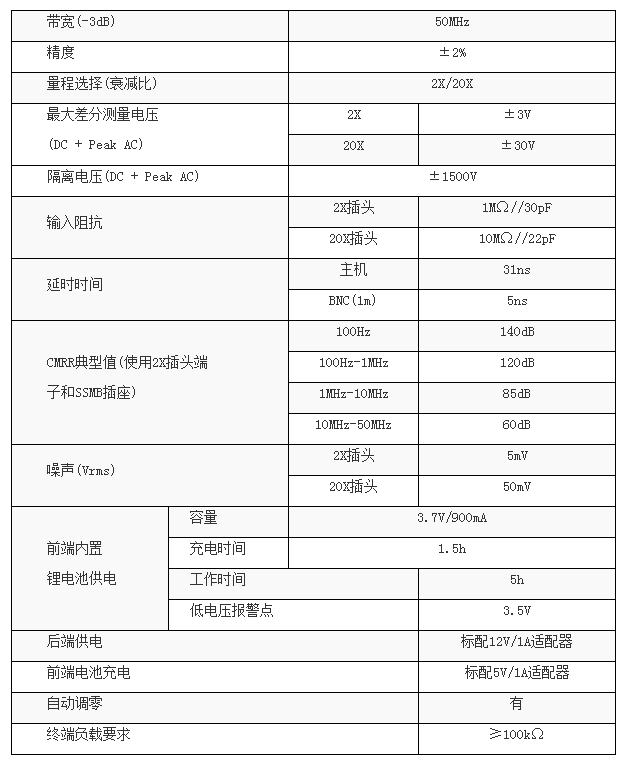

電氣規格

廣泛應用

于開關電源﹑電機驅動器、新能源逆變器、變頻器、照明電源、變頻家電和其它電氣功率裝 置等的研發、調試或檢修工作中；

浮地信號測試；

上橋 MOSFET 柵極驅動信號測量，同樣適用于 SIC、GaN 高速驅動波形的測量；

高共模電壓情況下的差模小信號測量。
