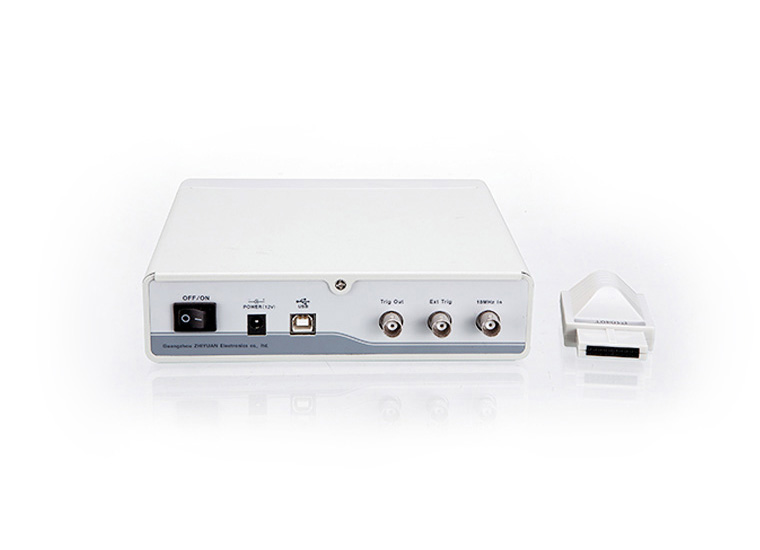

CANScope總線綜合分析儀是一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的終極工具。

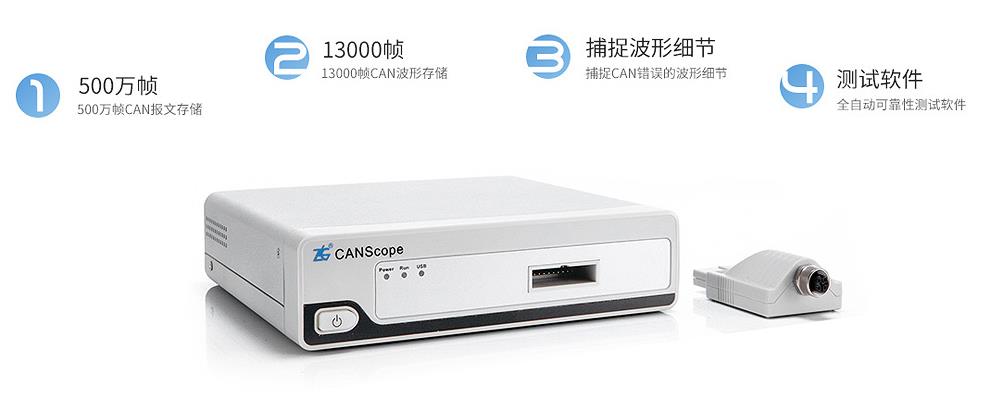

多層次分析CAN總線，從物理層、協議層、應用層對總線 進行較為周全的測量與分析 13000幀超長波形存儲能力；

可靠的報文記錄、分析功能，準確把握?qǐng)?bào)文信息 帶FFT功能的示波器功能；

快速定位總線干擾頻率 實用的報文重播功能，精確重現總線錯誤 支持硬件眼圖；

快速評估總線質量 支持軟件眼圖，定位問題節點 支持網絡共享功能；

遠程解決問題輕松實現. 實用的事件標記功能，最大限度存儲用戶所關心的波形 強大的總線干擾功能；

有效測試總線抗干擾能力。

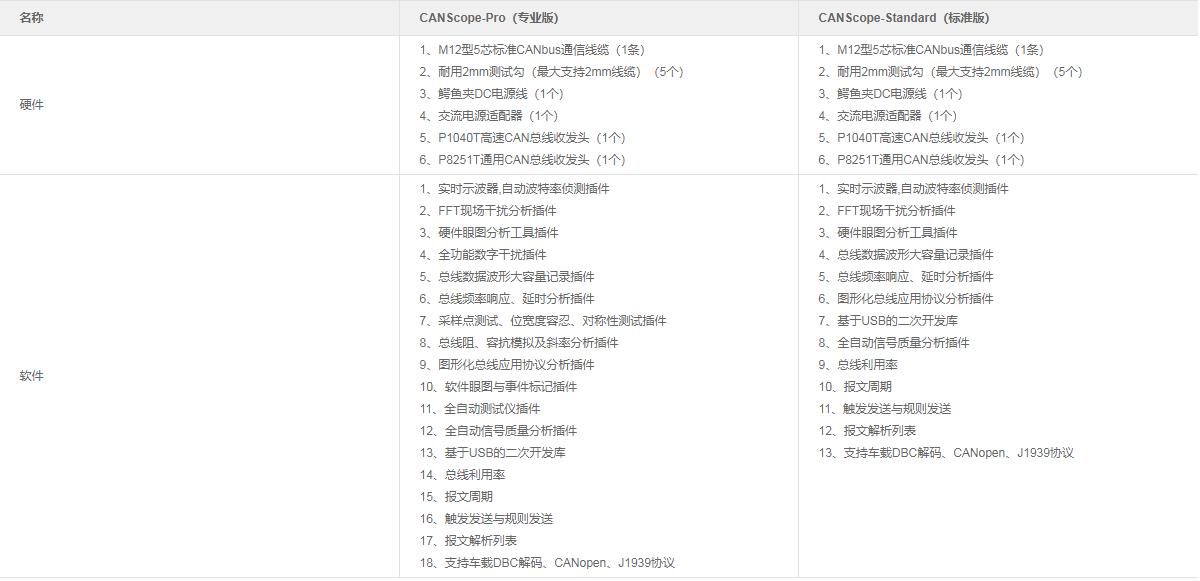

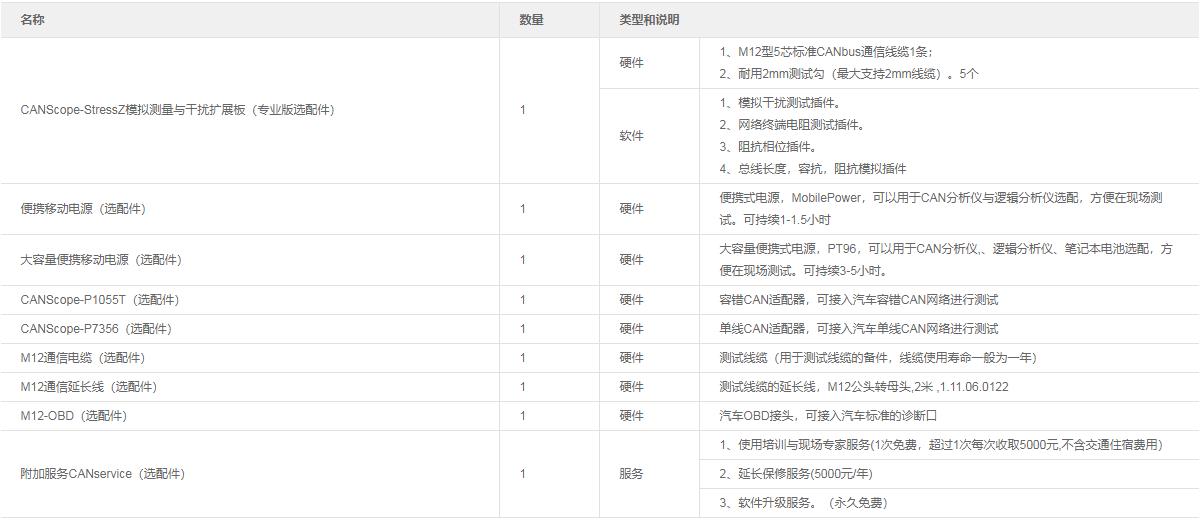

CAN系列總線分析儀選型參數表及配件

功能特色

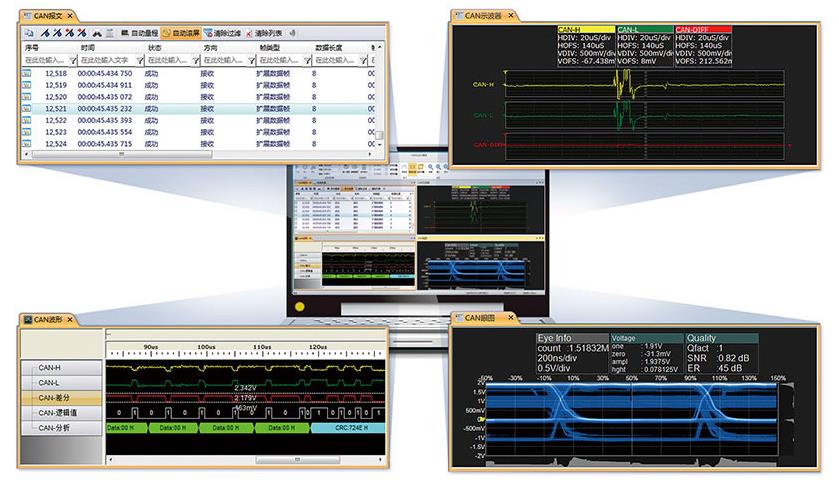

強大的分析軟件

可以對波形進行眼圖分析、FFT分析、信號質量分析等。

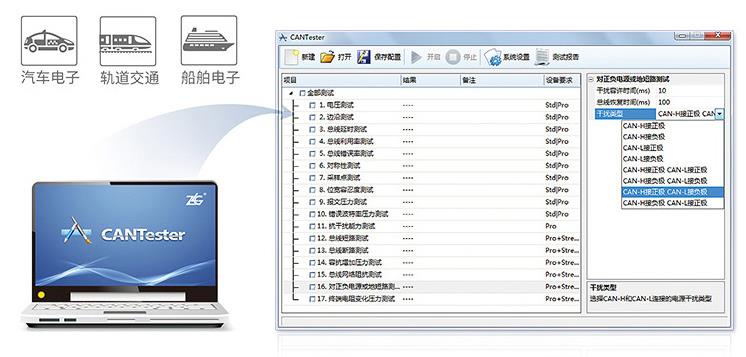

全自動CAN可靠性評測軟件

基于汽車電子、軌道交通、船舶電子等行業的要求，集成信號測試、故障定位、壓力可靠性測試，一站式解決CAN 的所有問題。

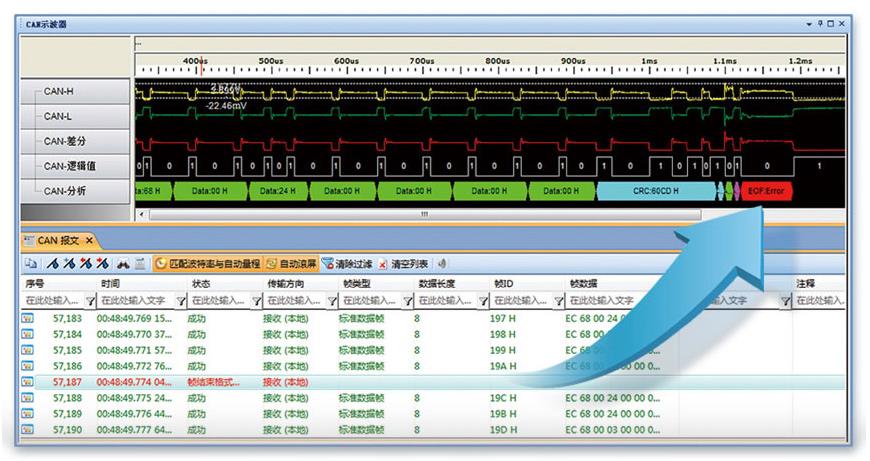

數據波形同步接收+對應查看

獨特的數據波形同步接收+對應查看方式，輕松找到故障原因。

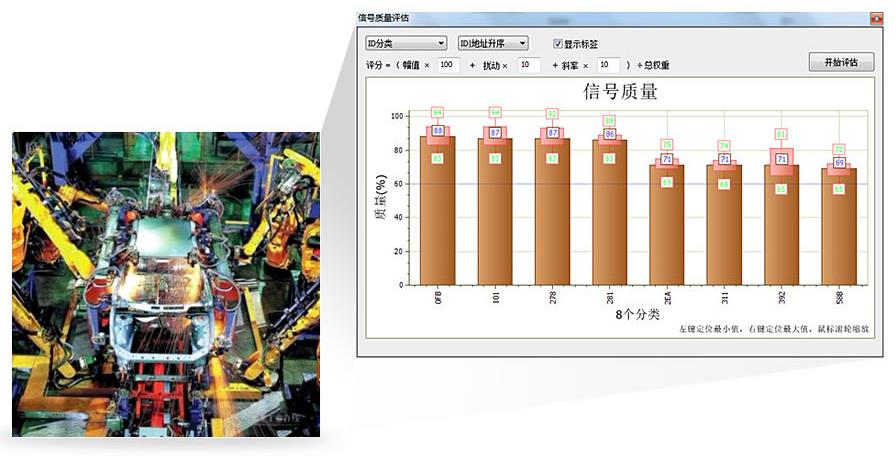

信號質量綜合分析軟件

是我們給上海通用汽車做的節點信號質量測試軟件，也可以通過分析每個焊接機器人CAN節點發出的波形，自動對其的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間進行綜合“評分”，然后通過柱狀圖來直觀顯示出每個CAN幀ID的信號質量。便于出廠和日常維護檢修。

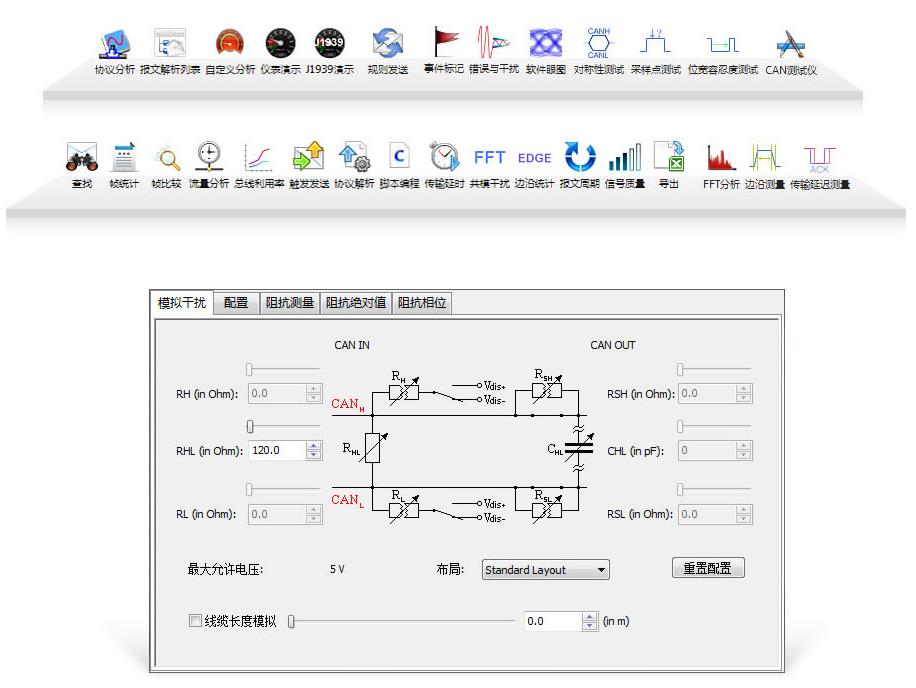

集成豐富的軟件插件

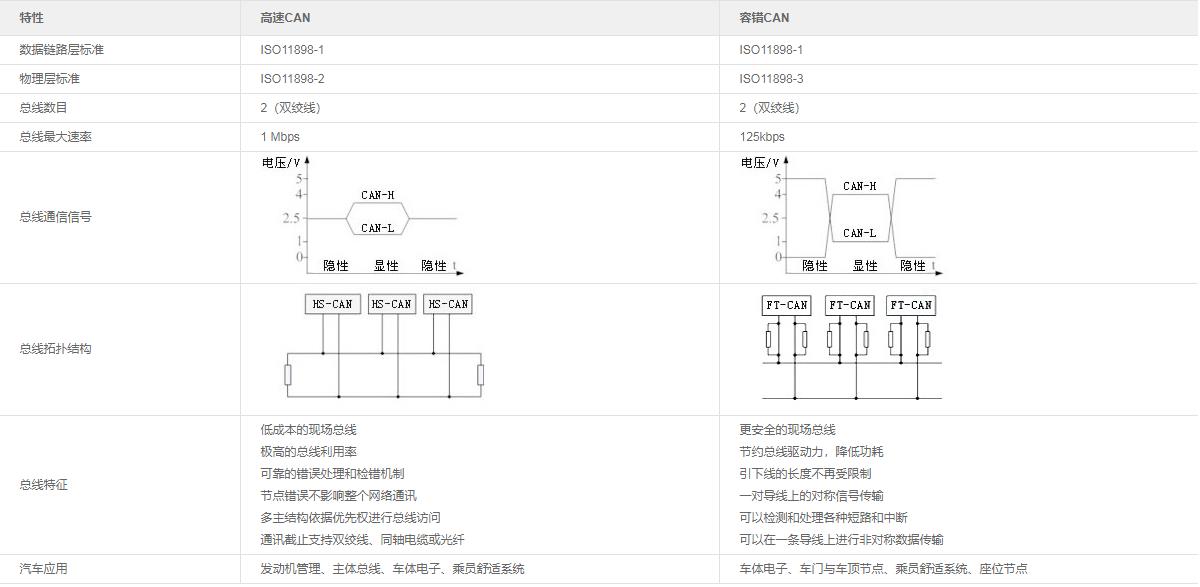

符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2。用戶可以通過選配容錯CAN（低速CAN）或者單線CAN適配頭，支持ISO11898-3標準。

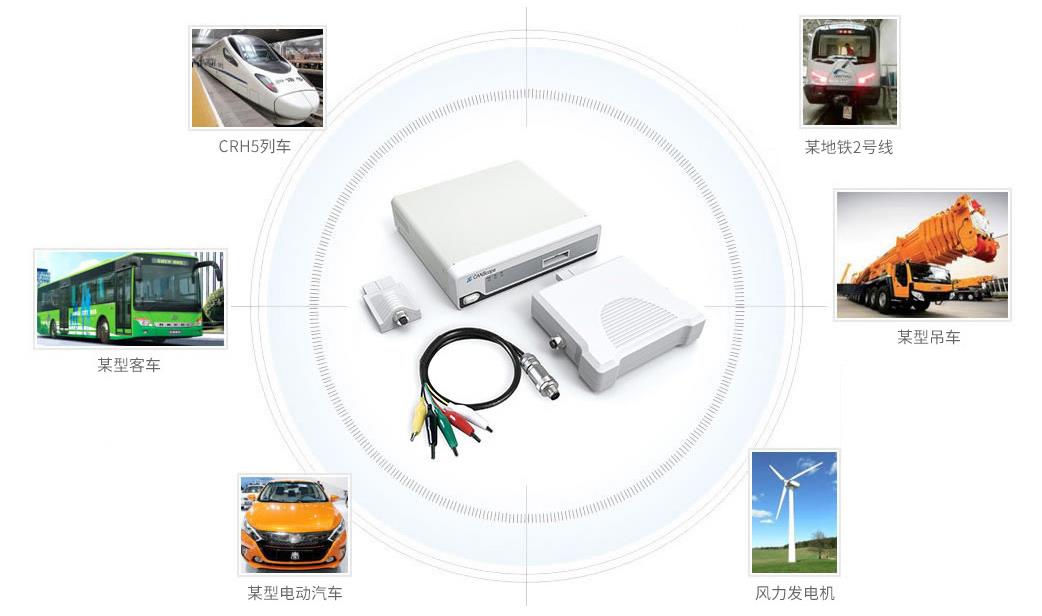

行業應用
